Pour connecter des accessoires à Luda‑One (version PC ou Android),
il est indispensable de disposer d’au moins d’une interface - adaptateur USB ↔ Série - adaptateur USB ↔ Ethernet - carte à microcontrôleur
🛠️ USB vers Jack (RS232)📡 USB vers fils (RS232)🔩 USB vers mini‑carte (RS232)🔌 USB vers prise classique (RS232)

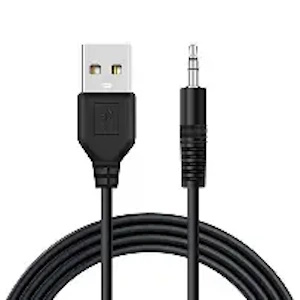

USB VERS JACK
USB VERS FILS

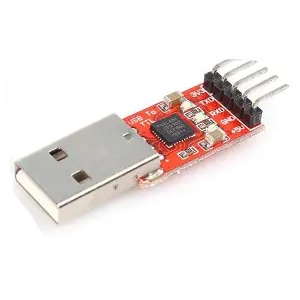

USB VERS MINI CARTE

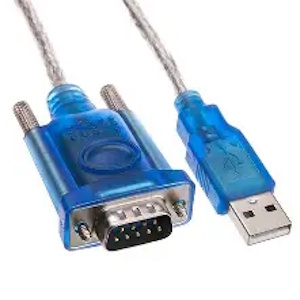

USB VERS PRISE CLASSIQUE

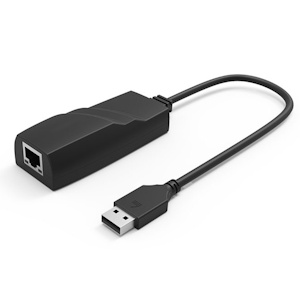

USB VERS ETHENET RJ45
⚙️ Note de câblage
⚠️ Lorsqu’un smartphone équipé d’une prise Micro‑USB ou USB‑C doit fonctionner en mode hôte (mode « Maître ») avec un périphérique USB‑A, l’utilisation d’un adaptateur OTG est indispensable. Cet adaptateur intègre les résistances de configuration nécessaires sur la ligne CC (ou l’équivalent ID en Micro‑USB) pour signaler au téléphone qu’il doit activer le mode Host et fournir l’alimentation sur le bus USB.
⚙️ Télécommande: Fonctionnement et câblage
🔌 Pour télécommander le passage entre Écouter et Parler,
il faut utiliser un convertisseur
USB ↔ Série.
🔁 Il suffit de relier en sortie du convertisseur série, la ligne RX‑Data à la ligne TX‑Data
en passant par un bouton poussoir.
⚠️ Attention à ne pas faire toucher la masse GND avec
les lignes TX/RX lors de vos montages.
📡 Les données envoyées par le driver Luda‑One seront renvoyées
(ou non) vers le driver Luda‑One qui décidera du changement
d’état : Écouter ou Parler.
⚙️ Ethernet: Fonctionnement et câblage
📡 La version Android 0.0.8 intègre désormais un driver Ethernet expérimental.
Ce module permet à Luda‑One d’émettre un flux de données vers
un réseau local via une interface USB‑vers‑RJ45.
Exemple d’architecture :
Android → USB → Adaptateur RJ45 → Switch → Câble RJ45 → PC Windows → Wireshark
Les paramètres réseau (adresses MAC, IP et ports UDP) sont actuellement définis
statiquement dans le firmware et ne sont pas encore configurables dynamiquement.
⚙️ Rappel du câblage OTG
Pour qu’un adaptateur USB‑A fonctionne en mode OTG avec un smartphone, il doit présenter au téléphone les résistances de configuration USB nécessaires. En USB‑C, cela se fait via une résistance Rd ≈ 5,1 kΩ entre les broches CC1/CC2 et la masse, indiquant au smartphone qu’il doit activer le mode Host et fournir le 5 V sur VBUS. En Micro‑USB, cette fonction est assurée par la broche ID reliée à GND. Sans cette configuration, un simple adaptateur mécanique USB‑A ↔ USB‑C ne permet pas au téléphone de devenir maître sur le bus USB.
